（M1由关断到开启，肯定是先进入饱和区，因为这个临界点时，M1的Vds=VDDH>Vgs-Vth1=VDDL-Vth1，肯定是饱和区）
M1的饱和区电流肯定先是大于M3的线性区电流，使得N点持续由VDDH放电到地，这个过程不能使得M1电流小于M3电流，否则N点下拉失败，OUT无法输出高电平VDDH。也就是说，这个过程中M1和M3竞争，M1要赢过M3，才会使得N点下拉成功，OUT输出VDDH。同理，M2也要赢过M4。
第一种情况：当N点放电的时候，N点电压由VDDH减小，即M1的Vds减小，M3的Vds增大，M1的电流减小，M3的电流增大，那么，两者会有相等的时候吗？肯定会有，当两者电流相等的时候，如果N点电压足够高，使得M4无法导通，那么M1和M3会一直保持这个电流，N点电压保持，电路维持在这个状态。这个状态是我们不希望的。
第二种情况：当M3电流增大，M1电流减小过程中，在二者电流相等之前，N点电压就足以使得M4导通，M点被上拉到VDDH，M3关断，上拉能力很快减弱到没有，使得N点继续放电到0，输出OUT输出高电平VDDH，这种情况是我们希望的。
正反馈在哪里呢，当N点电压减小到使得M4导通，那么M点电压增大，促使M3关断，下拉能力减小，使得N点继续减小，这就是正反馈。
那么，如何才能保证是第二种状态而不是第一种呢？只要nmos的下拉大于pmos的上拉就可以了。

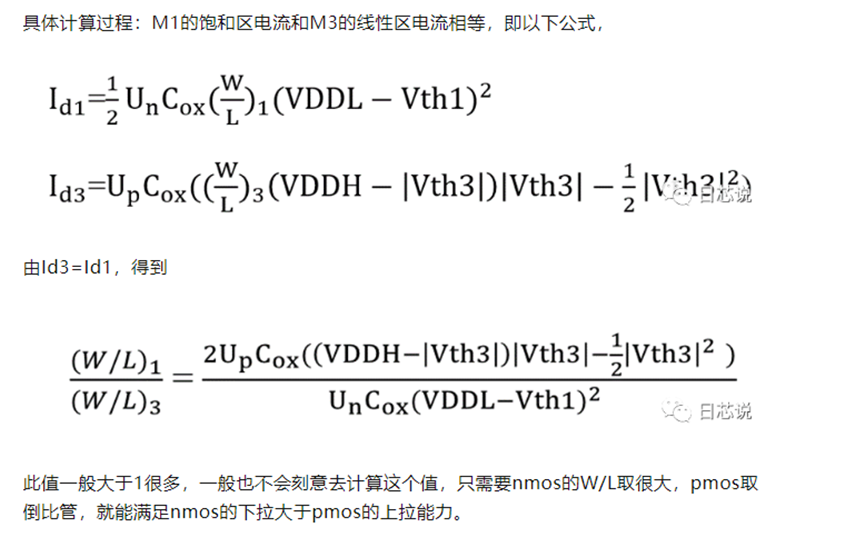

临界点的M1和M3的宽长比计算依据：当M1和M3电流相等时，N点电压恰好使得M4导通，即N点电压为VDDH-|Vth4|。（M3和M4的Vth相等）
但是nmos的宽长比远远大于pmos的宽长比也会带来一个新问题，就是下拉电流远大于上拉的电流，这样导致risetime和fall time的不一致。
最简单的办法就是增加pmos的尺寸和修改后面inv的尺寸。

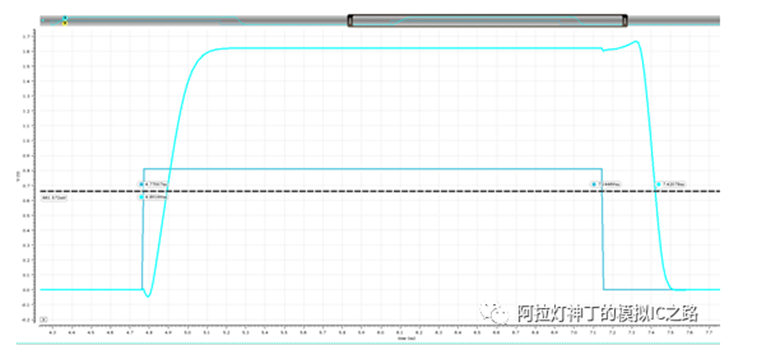

修改之后有良好的改善，将差距缩小到40ps左右。但是要注意跑一下mc仿真，以防功能不正常。但是这样的修改方式是有极限的，那需要更好的结果就需要更改架构。

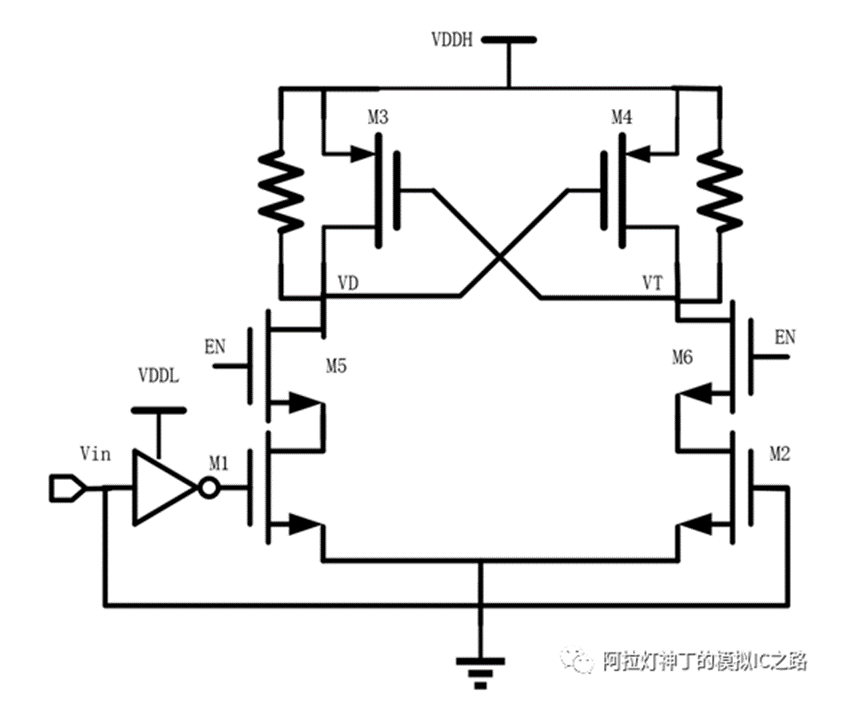

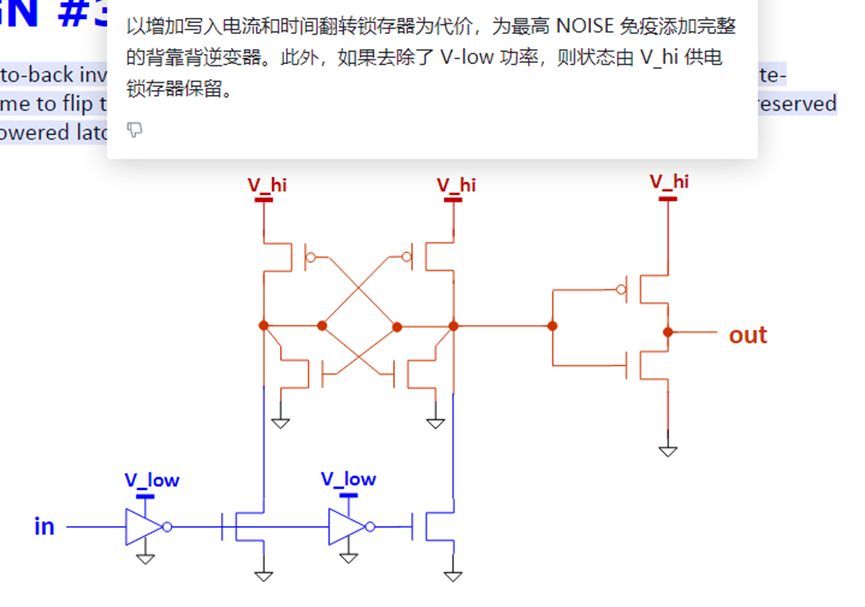

在pmos管DS端增加电阻，用来扩大上拉电流，在M1/M2上增加M5/M6管子通过使能控制完全关断下拉电流，这样可以使建立更加迅速，但是需要通过后面的使能控制让其功能正常。
注意事项
虽然说高到低不加level shifter也不会影响逻辑功能，但是不加也会有坏处，关于高到低不加HL的危害有四种说法：
第一种说法，过驱动会产生额外的电流；
第二种说法，某些极端情况下，输入端的逻辑0会被输出端当做逻辑1；
第三种说法，压差过大会对信号输出端的晶体管氧化层造成破坏（一般认为高压高过低压25%就会影响器件寿命）
第四种说法，仔细观察过pmk库liberty文件会发现，level shifter有一个输入输出电压的范围，这是普通cell没有的，不用HL的话，仅使用普通cell延迟计算会不够准确，压差越大偏差越多。
HL型level shifter从结构上看，可以看做buffer或是串联的inverter，延迟很小对时序影响不大。
