纳米压印技术（Nanoimprint Lithography, NIL）是一种高分辨率、低成本的微纳米结构制造技术，通过机械压印方式在材料表面形成纳米级图案。
基本原理
核心思想：通过物理压印将模板上的纳米结构“转移”到目标材料（如聚合物、树脂等）上，替代传统光刻中的光学曝光。

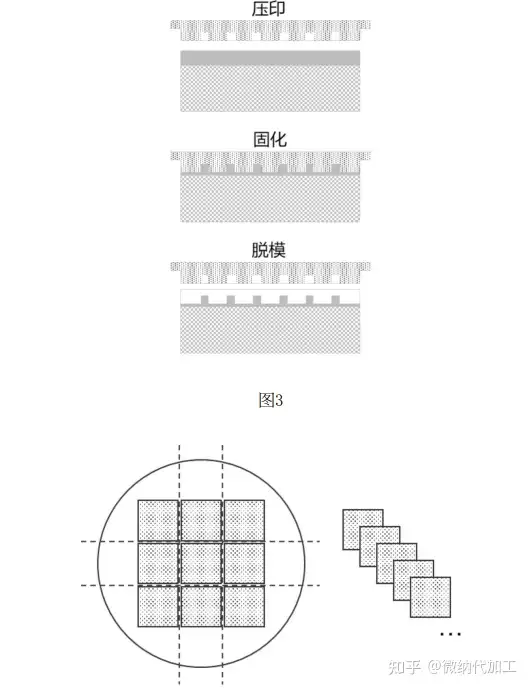

关键步骤：
模板制备：使用电子束光刻（EBL）或聚焦离子束（FIB）制作高精度模板（如硅、石英等硬质材料）。
压印：加热或紫外固化使材料（如热塑性聚合物或光刻胶）软化，压入模板结构。
脱模：分离模板与材料，保留纳米结构。
后处理：刻蚀去除残留层，或通过金属镀膜增强结构。
技术分类
热压印（Thermal NIL）：加热材料至玻璃化温度以上，压印后冷却定型。
紫外压印（UV-NIL）：使用紫外光固化液态光刻胶，无需高温。
软压印（Soft Lithography）：采用柔性模板（如PDMS），适用于非平面基底。
核心优势
高分辨率：可突破光学衍射极限，实现<10 nm特征尺寸。
低成本：无需复杂光学系统，适合大规模生产。
材料兼容性：适用于多种材料（聚合物、金属、生物材料等）。
大面积加工：可覆盖晶圆级甚至更大面积。
典型应用
半导体制造：高密度存储器件（如NAND闪存）、光子晶体、MEMS传感器。
光电子学：LED表面纳米结构增强光提取效率，太阳能电池减反层。
生物医学：微流控芯片、生物传感器、细胞培养基底。
柔性电子：在柔性衬底（如PET）上制造透明电极、可穿戴设备。
技术挑战
模板寿命：多次压印后模板易磨损，需抗粘涂层（如氟化硅烷）。
缺陷控制：气泡、残留层不均匀等问题影响良率。
套刻精度：多层结构对准难度高于传统光刻。
量产速度：需优化压印周期（如卷对卷工艺）。
与传统光刻对比
| 特性 | 纳米压印 | 光学光刻（如EUV） |
|---|---|---|
| 分辨率 | <10 nm | 3-5 nm（EUV） |
| 成本 | 低（无复杂光源） | 极高（设备成本数亿美元） |
| 材料限制 | 需可变形材料 | 依赖光刻胶化学性质 |
| 适用场景 | 大面积、非硅基、柔性器件 | 高端半导体芯片 |
| 最新进展 | ||
| 自修复模板：通过材料改性延长模板使用寿命。 | ||
| 混合技术：结合压印与光刻（如双重图形化）提升套刻精度。 | ||
| 卷对卷（Roll-to-Roll）：用于柔性电子连续生产。 | ||
| 生物相容模板：开发可降解模板用于生物医学领域。 | ||
| 产业现状 | ||
| 主要厂商：佳能（Canon）、EV Group（EVG）、Obducat等。 | ||
| 应用案例： | ||
| 东芝与Canon合作生产3D NAND闪存。 | ||
| 哈佛大学利用NIL制造仿生抗反射表面。 | ||

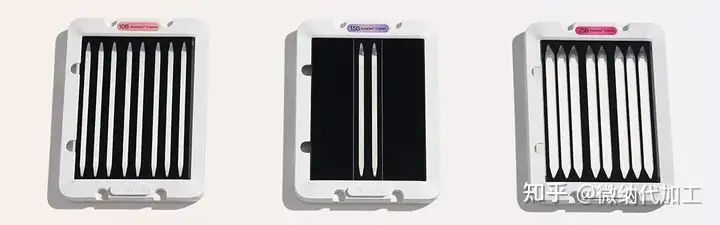

| -因美纳利用纳米压印技术制备基因测序芯片（Patterned Flowcell） | ||

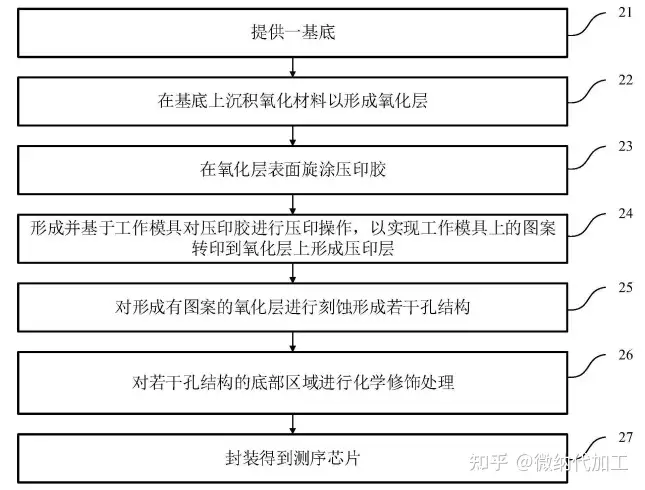

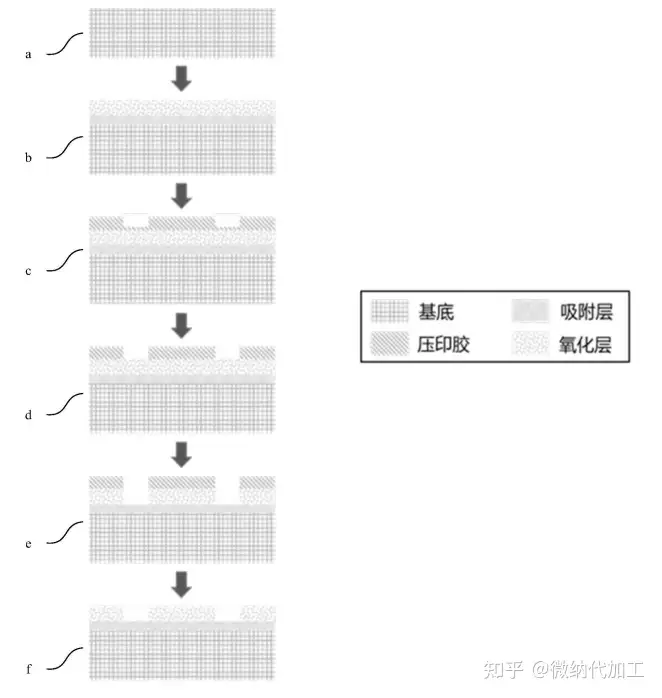

| -华大基因利用纳米压印技术制备基因测序芯片（Patterned Flowcell） | ||
 |
||
 |
||
 |
||
 |
||
 |
- 未来趋势
更高精度：向亚5 nm节点推进。
绿色制造：减少化学试剂使用，开发环保工艺。
多功能集成：结合电学、光学、生物功能的一体化器件。
一言以蔽之，纳米压印技术凭借其独特的优势，在半导体、生物医学和柔性电子等领域展现出巨大潜力，尤其适合对成本和材料多样性要求高的应用场景。随着技术进步，它可能成为下一代微纳制造的核心工艺之一。
