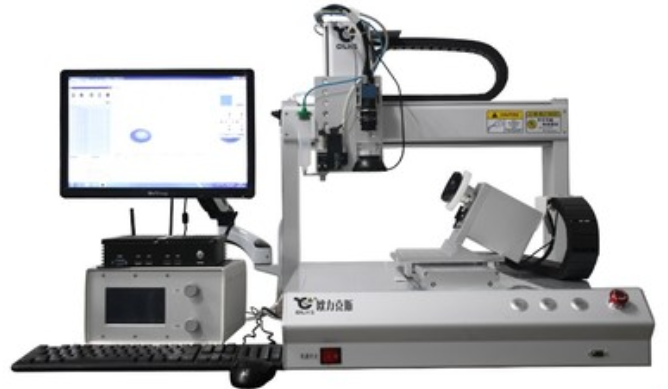

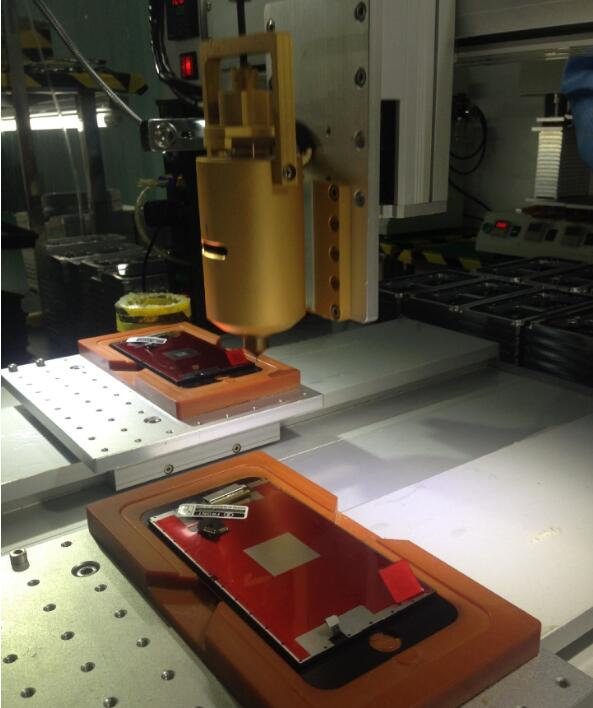

图案化视觉点胶技术（Patterned Vision Dispensing Technology）是一种结合高精度点胶工艺与机器视觉系统的先进制造技术，能够根据预设的图案或路径精确分配胶水、导电浆料、封装材料等流体，广泛应用于电子封装、微纳制造、生物芯片等领域。
- 技术原理
- 视觉定位：通过高分辨率摄像头（如CCD或CMOS）实时捕捉基板或工件的位置，结合图像处理算法（如模板匹配、边缘检测）实现亚微米级对准。
- 点胶控制：
- 运动系统：精密XYZ轴平台或机械臂控制点胶头的运动轨迹。
- 流体控制：采用压电阀、螺杆泵或喷射阀，调节胶量（皮升级至微升级）和流速。

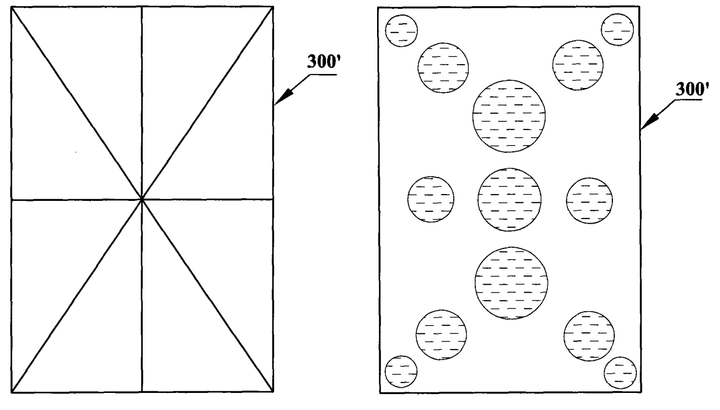

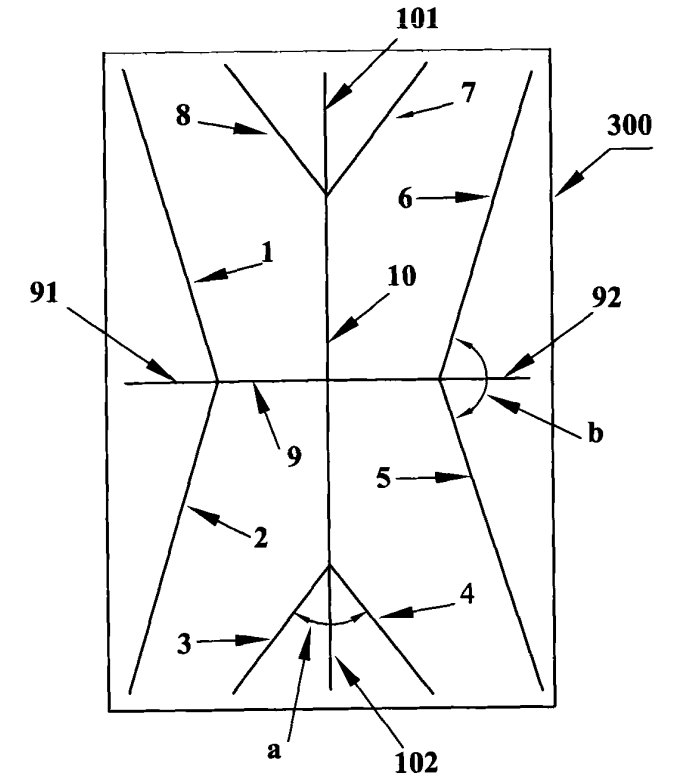

- 图案化实现：
- 将预设的CAD图案转换为点胶路径（G代码或矢量文件）。
- 动态调整点胶参数（如压力、速度）以适应复杂图形（曲线、阵列、梯度分布）。
- 技术优势
| 特性 | 传统点胶技术 | 图案化视觉点胶技术 |
|----------------------|--------------------------|-------------------------------------|
| 精度 | 毫米级误差 | 微米级（±5 μm以下） |
| 灵活性 | 固定路径，需模板辅助 | 动态编程，支持任意图案 |
| 效率 | 低速、单点作业 | 高速连续点胶（如500 mm/s以上） |
| 适用材料 | 低粘度胶水 | 宽粘度范围（1 mPa·s至10^5 mPa·s） |
| 复杂结构兼容性 | 难以实现3D/多层点胶 | 支持3D堆叠、梯度点胶 | - 核心应用场景
- 半导体封装：
- 芯片底部填充（Underfill）：防止热应力导致的焊点开裂。
- 晶圆级封装（WLP）：精确分配密封胶或导电胶。
- 微纳器件制造：
- 柔性电路板（FPC）的导电银浆印刷。
- MEMS传感器封装中的气密性胶层涂覆。
- 生物医学器件：
- 微流控芯片的疏水/亲水区域图案化（如PDMS通道密封）。
- 生物传感器表面功能化（固定抗体或DNA探针）。
- 光学与显示：
- 量子点显示（QLED）的荧光材料点阵涂布。
- VR/AR透镜的粘接与光学胶分配。
- 关键技术模块
（1）视觉系统
- 硬件：高帧率相机（500 fps以上）、环形光源（消除阴影）、远心镜头（减少畸变）。
- 软件：
- 图像拼接与多视野融合（大尺寸基板处理）。
- AI缺陷检测（自动识别胶量不足或溢胶）。
（2）点胶头技术
- 接触式点胶：
- 针头点胶：适用于高粘度材料（如环氧树脂）。
- 螺杆阀：精确控制胶量（重复精度±1%）。
- 非接触式点胶：
- 压电喷射：高频喷射（>200 Hz），适用于微小点胶（<100 μm）。
- 气动喷射：高速点胶，适合低粘度流体（如UV胶）。
（3）工艺控制
- 胶体流变学建模：预测流体在点胶过程中的铺展和固化行为。
- 闭环反馈：通过激光测距或压力传感器实时调整参数。
- 技术挑战与解决方案
| 挑战 | 解决方案 |
|------------------------|-----------------------------------------------------------------------------|
| 胶量一致性 | 采用闭环压力控制+自适应粘度补偿算法。 |
| 高纵横比结构点胶 | 开发低表面张力胶水+倾斜点胶头（避免气泡）。 |
| 多材料兼容性 | 模块化点胶头设计（快速更换胶筒和喷嘴）。 |
| 微小特征点胶 | 纳米级喷嘴（内径<50 μm）+超高频压电喷射技术。 | - 创新趋势
- AI驱动智能化：
- 机器学习优化点胶路径（减少空行程，提升效率）。
- 缺陷预测与自修复（如自动补胶）。
- 混合制造技术：
- 与3D打印结合，实现“点胶-固化-成型”一体化（如电子电路直写）。
- 集成纳米压印（NIL）后，在压印结构上精准涂覆功能材料。
- 绿色工艺：
- 水性胶替代有机溶剂胶，减少VOC排放。
- 紫外固化胶（UV胶）实现低温快速固化（<5秒）。
- 典型设备与厂商
- 国际品牌：
- Nordson ASYMTEK（美国）：精密喷射阀技术。
- Musashi Engineering（日本）：高速非接触点胶机。
- DELO（德国）：紫外固化胶与点胶系统集成。
- 国内厂商：
- 轴心自控（中国）：半导体封装点胶设备。
- 安达智能：柔性电子点胶解决方案。
- 应用案例
- 苹果AirPods产线：利用视觉点胶技术实现扬声器单元的密封与防水。
- 特斯拉电池组：在4680电池电极上图案化涂布绝缘胶。
- 基因测序芯片：通过点胶在纳米压印结构上固定DNA捕获探针。 主要问题点在于：

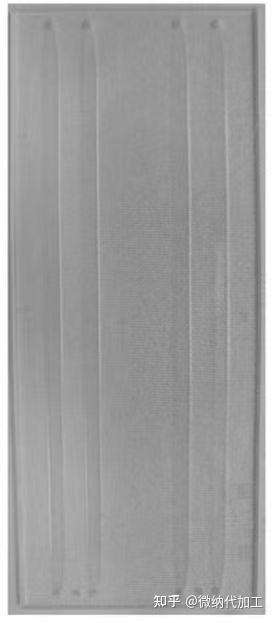

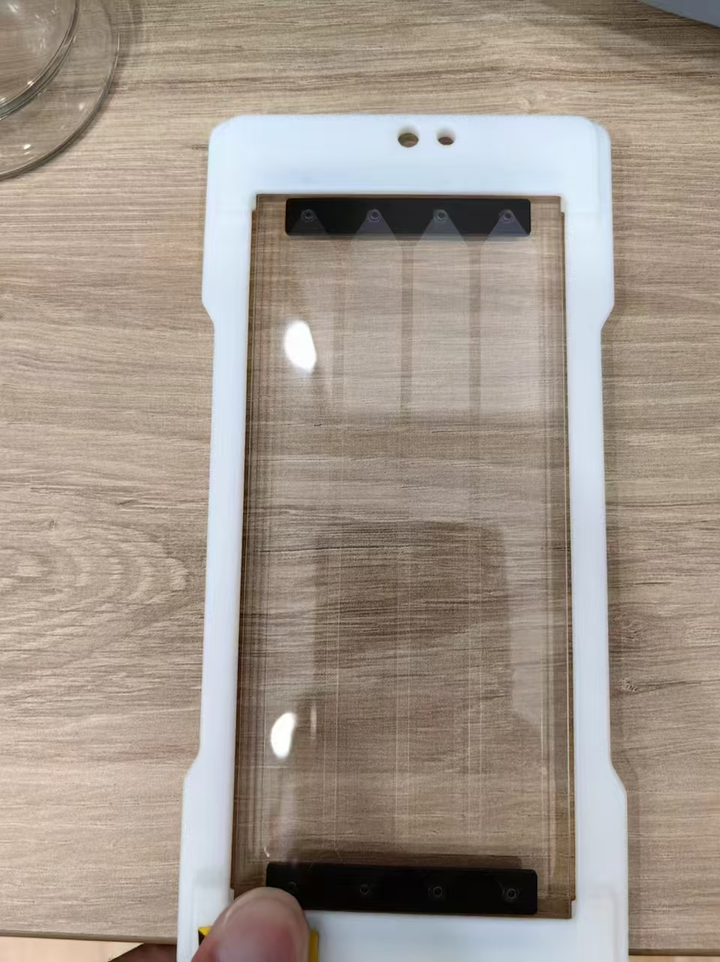

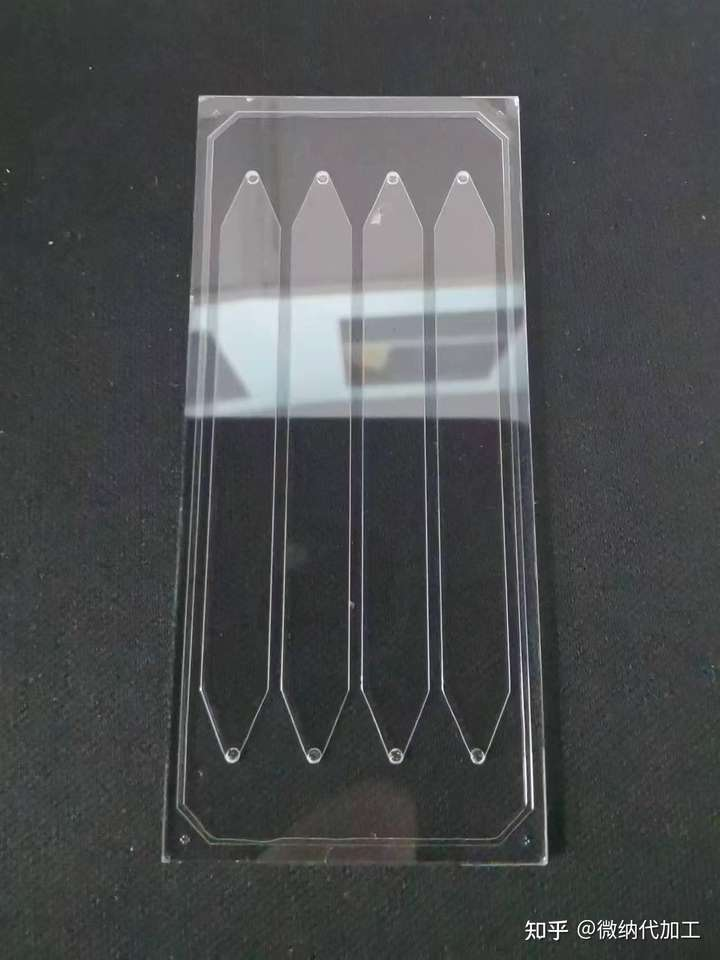

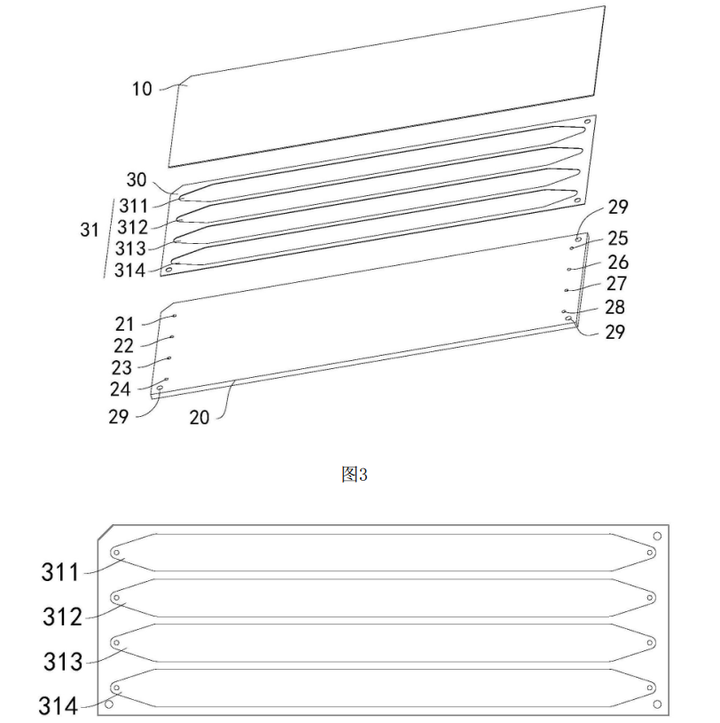

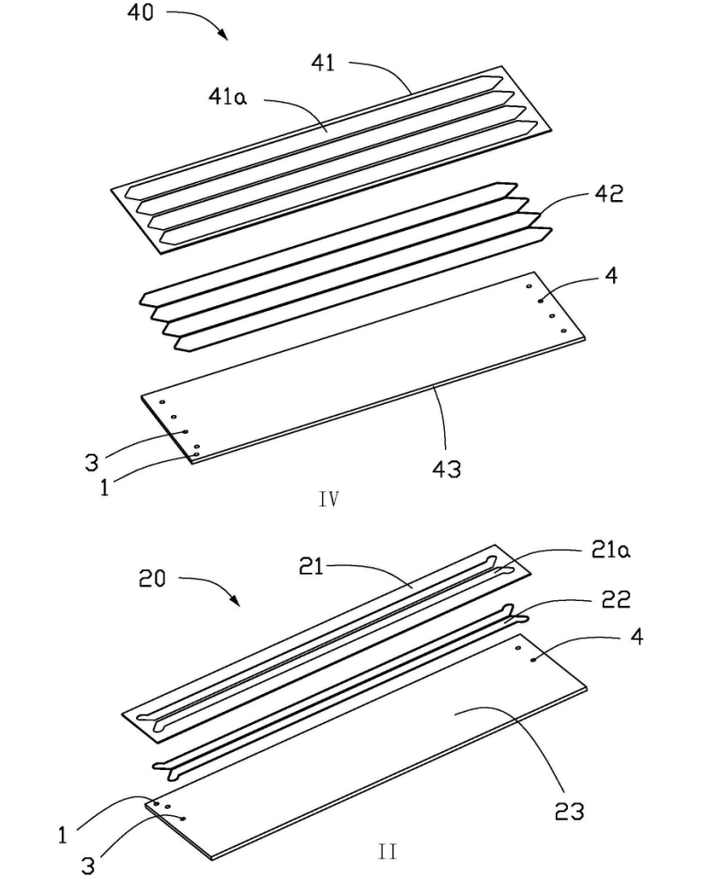

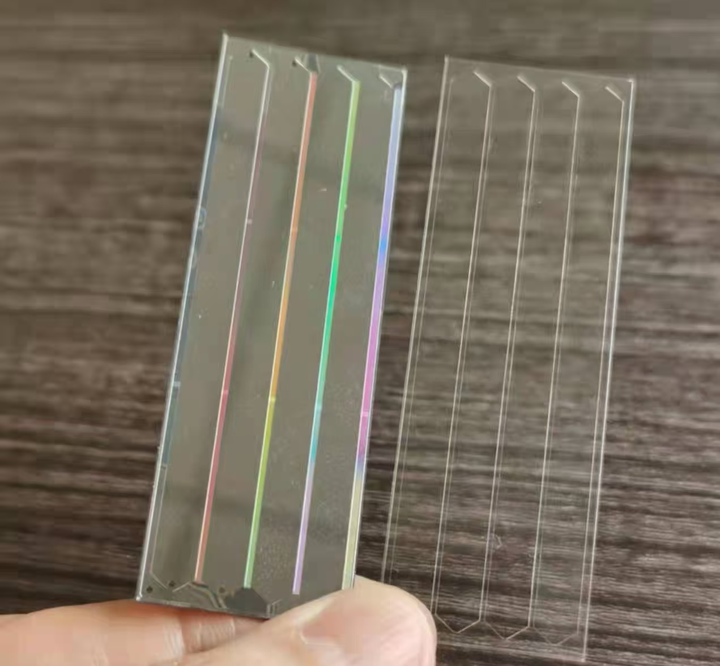

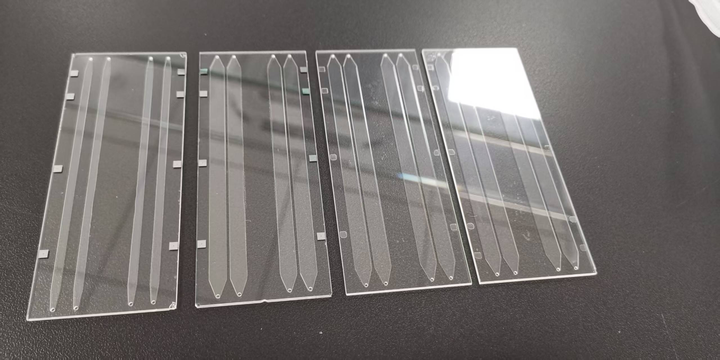

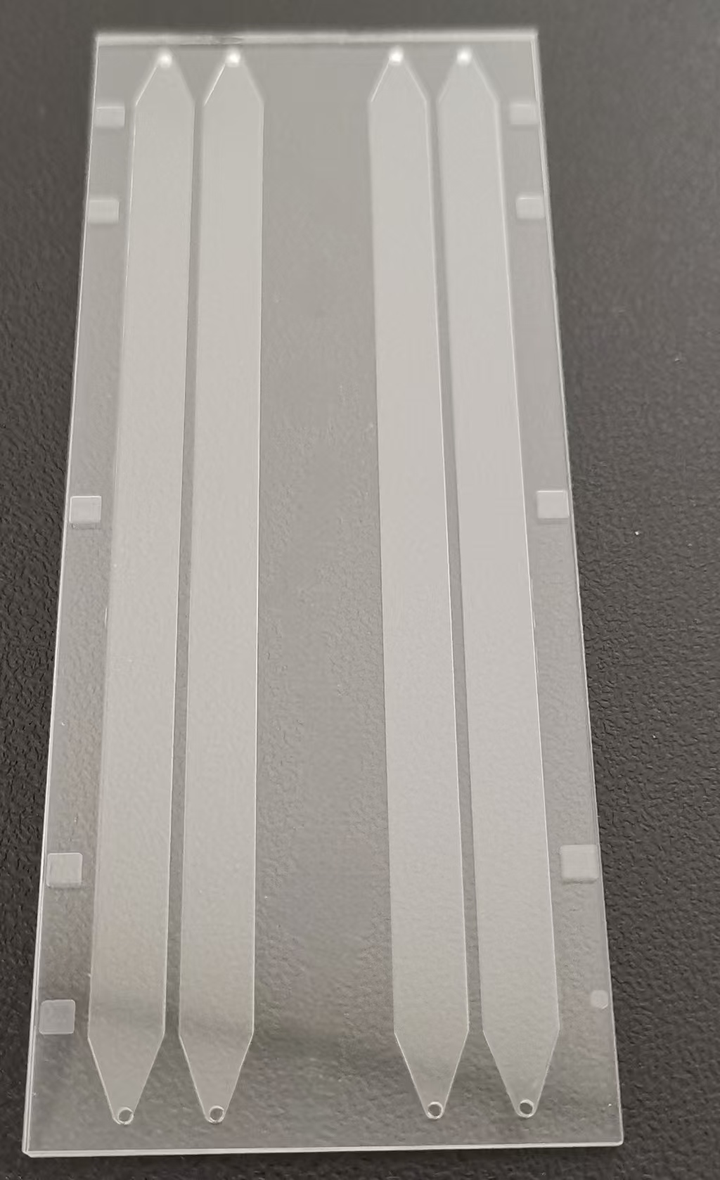

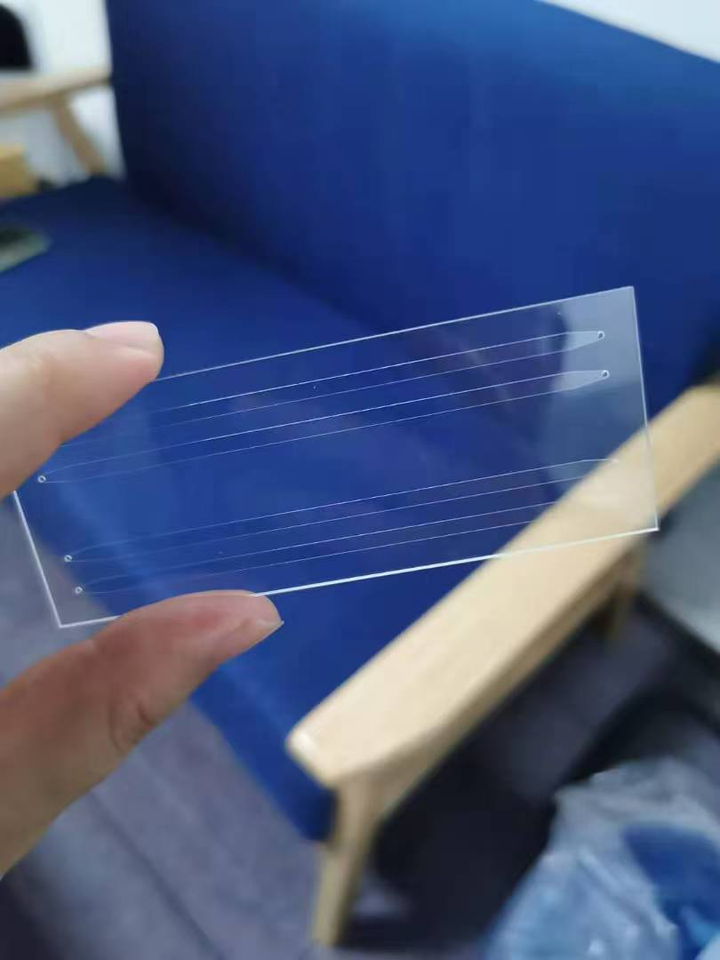

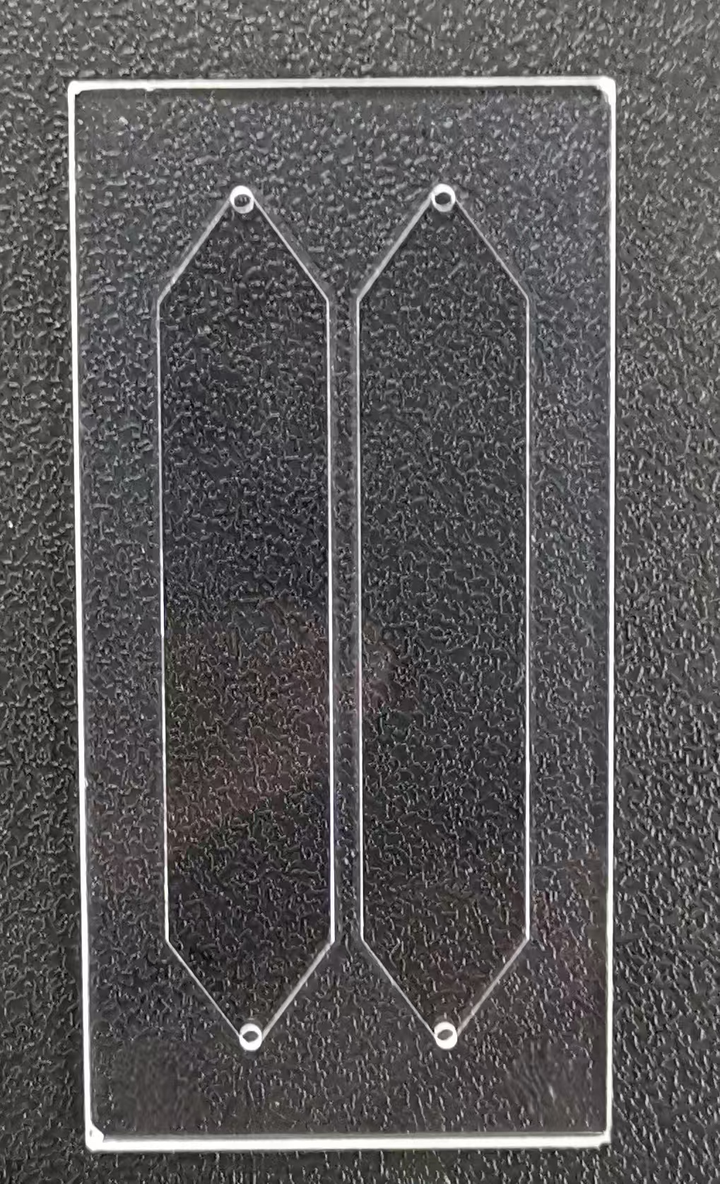

（1）需CCD视觉辅助点胶，需要百级洁净间，盖板需要刻蚀流道，不对称键合（盖板要薄）
（2）单片施胶，生产效率低

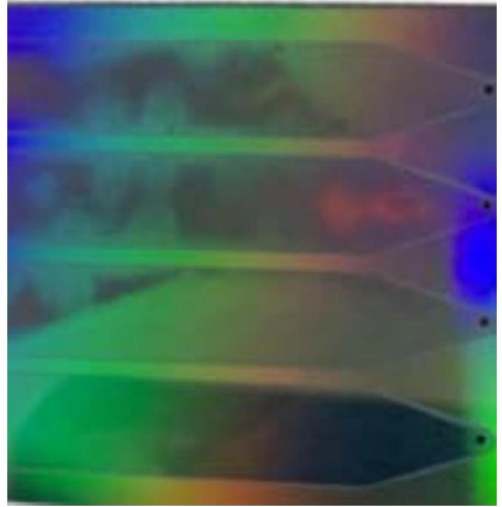

（3）有变形、溢胶、胶水污染流道风险，厚度难控制、稳定性差、良率低
（4）液态保存有风险，即使粘接强度最好的胶水长时间浸泡也发白漏液（已验证）
（5）点胶工艺对基板表面状态（亲疏水接触角）有要求，扩散程度随修饰类型、WCA、胶类型、粘度、施胶量改变
- 未来展望
- 超精密化：亚微米级点胶精度（<1 μm）满足量子器件制造需求。
- 全自动化：与工业4.0系统（如数字孪生）深度集成，实现“黑灯工厂”。
- 生物兼容性升级：开发可降解生物胶水，用于体内植入器件的封装。
一言以蔽之，图案化视觉点胶技术通过高精度、高灵活性的优势，正在成为高端制造领域的核心工艺之一，尤其在半导体、生物医疗和新能源领域展现出不可替代的价值。其与纳米压印、3D打印等技术的协同创新，将进一步推动微纳制造向智能化、多功能化方向发展。
