利用纳米压印技术（Nanoimprint Lithography, NIL）制备测序芯片（如DNA测序芯片或生物传感器芯片）的核心在于通过高精度模板在基材上高效复制纳米级结构，从而构建用于捕获、固定或检测生物分子的功能表面。以下是具体步骤和关键技术要点：

测序芯片的功能需求
测序芯片通常需要以下特征：

高密度纳米结构：用于固定探针分子（如DNA、蛋白质）。
表面化学修饰：需具备生物相容性，并能与目标分子特异性结合（如氨基、环氧基等官能团）。
微流控集成：可能需要与微通道结合，实现样本输送与反应控制。
利用纳米压印技术（Nanoimprint Lithography, NIL）制备测序芯片（如DNA测序芯片或生物传感器芯片）的核心在于通过高精度模板在基材上高效复制纳米级结构，从而构建用于捕获、固定或检测生物分子的功能表面。以下是具体步骤和关键技术要点：

测序芯片的功能需求
测序芯片通常需要以下特征：

高密度纳米结构：用于固定探针分子（如DNA、蛋白质）。
表面化学修饰：需具备生物相容性，并能与目标分子特异性结合（如氨基、环氧基等官能团）。
微流控集成：可能需要与微通道结合，实现样本输送与反应控制。

制备流程
（1）模板设计与制备

模板设计：

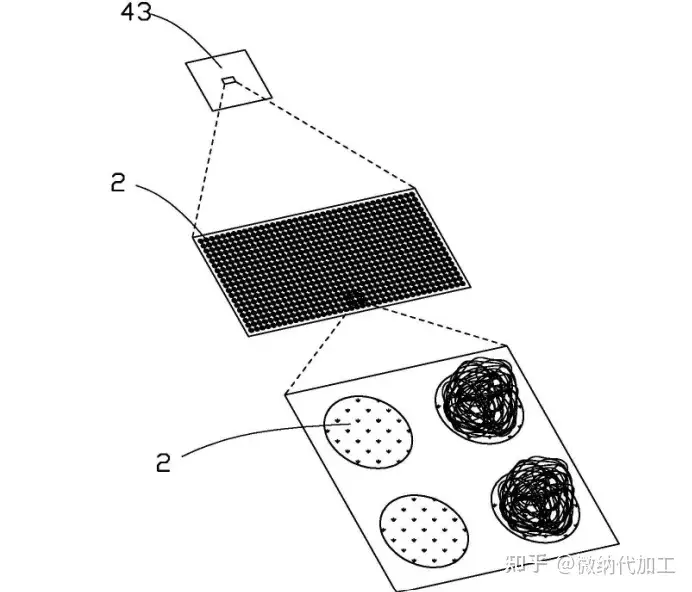

- 根据测序芯片的功能需求，设计纳米孔阵列、微柱或沟槽结构（如100-500 nm孔径，用于DNA捕获）。
- 考虑结构深宽比（如1:1至5:1）和分布密度（如10^6-109个结构/cm²）。
模板材料：通常使用硬质材料（如石英、硅）或柔性材料（PDMS，适用于非平面基材）。
模板制作：
- 电子束光刻（EBL）或聚焦离子束（FIB）制备初始母版。
- 通过反应离子刻蚀（RIE）将图案转移到石英模板上。
- 表面涂覆抗粘层（如氟化硅烷）以延长模板寿命。
  （2）基材选择与预处理
基材类型：玻璃、硅片或聚合物（如PDMS、PMMA、PET）。
表面处理：
- 清洗基材（超声清洗去除污染物）。
- 涂覆压印胶（如紫外固化树脂或热塑性聚合物），厚度需均匀（通常100-500 nm）。
  （3）压印工艺
压印方式：
- 紫外压印（UV-NIL）（主流选择）：
  1. 将液态光刻胶（如PMMA或SU-8）旋涂在基材上。
  2. 模板与基材对准后压合，紫外光固化树脂（波长365 nm，时间10-60秒）。
- 热压印（适用于热塑性聚合物）：
  1. 加热基材至聚合物玻璃化温度（如PMMA加热至150-200°C）。
  2. 施加压力（1-10 MPa）使材料填充模板结构，冷却后脱模。
关键参数：
- 压力均匀性（避免气泡或残留层不均）。
- 温度/紫外剂量控制（确保完全固化或软化）。
  （4）脱模与后处理
脱模：缓慢分离模板与基材，避免结构撕裂（可借助真空吸附或机械剥离）。
残留层去除：
- 反应离子刻蚀（RIE）去除压印胶残留层，暴露基材表面。
- 选择性刻蚀（如氧等离子体处理）优化表面粗糙度。
功能化修饰：
- 表面涂覆功能层（如SiO₂或Au薄膜，用于后续化学修饰）。

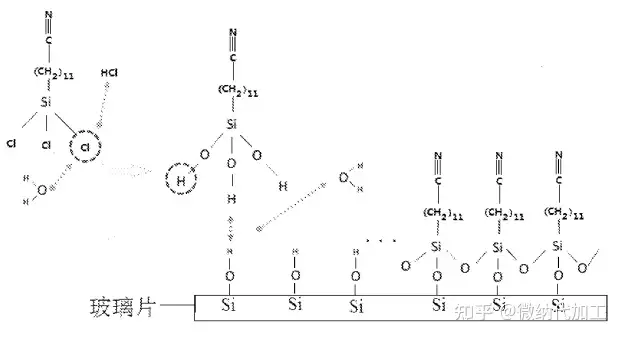

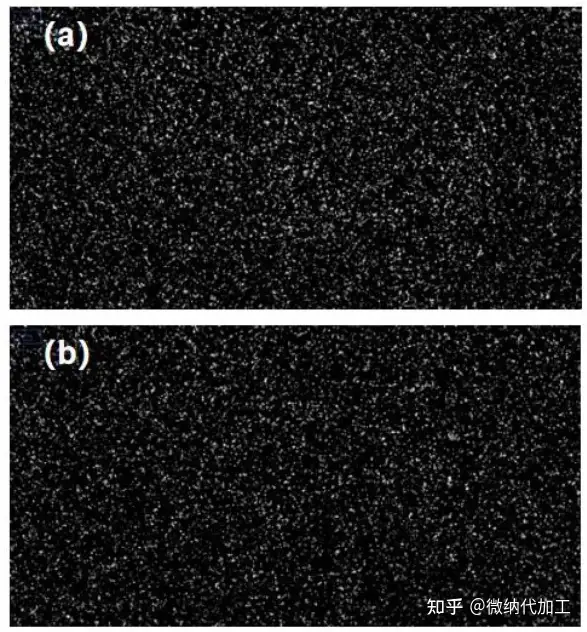

- 化学修饰：通过硅烷化（如APTES）引入氨基，或固定DNA探针。

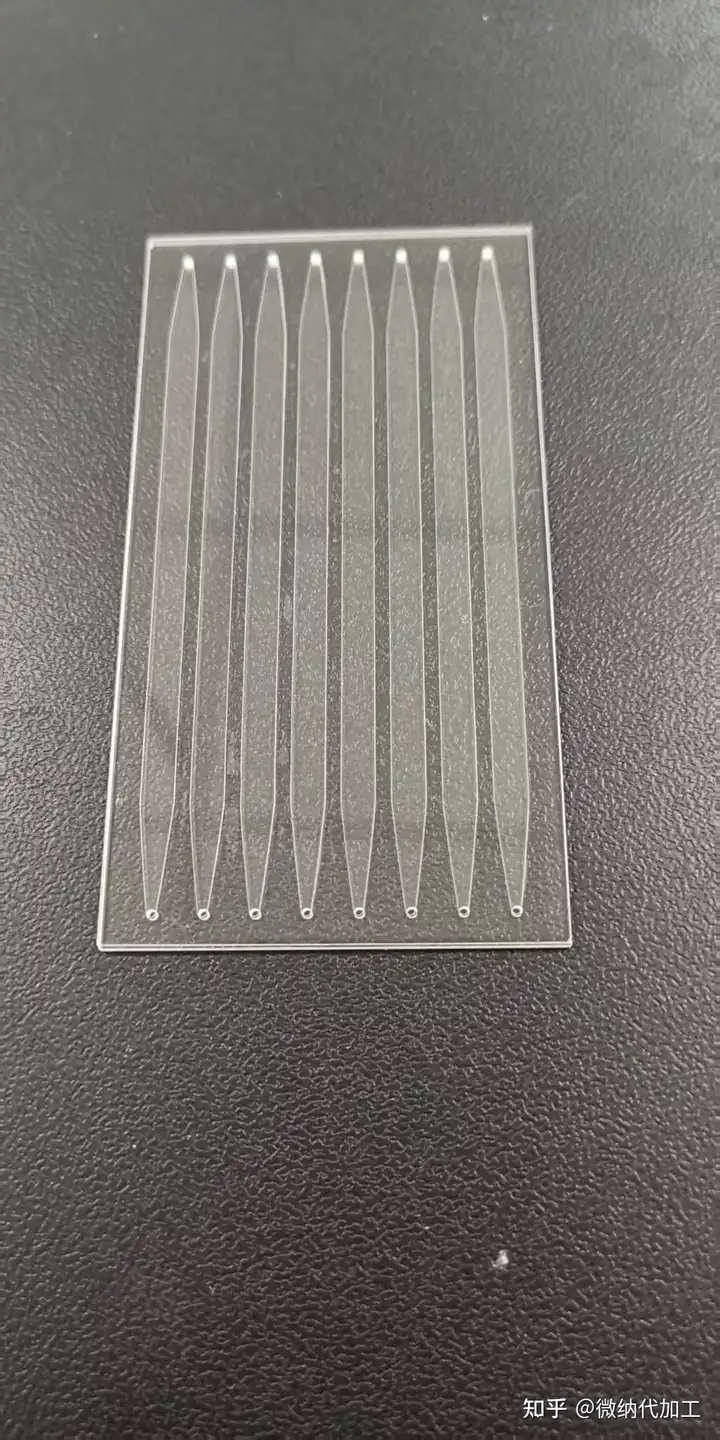

  （5）微流控集成（可选）
若需整合微流道：

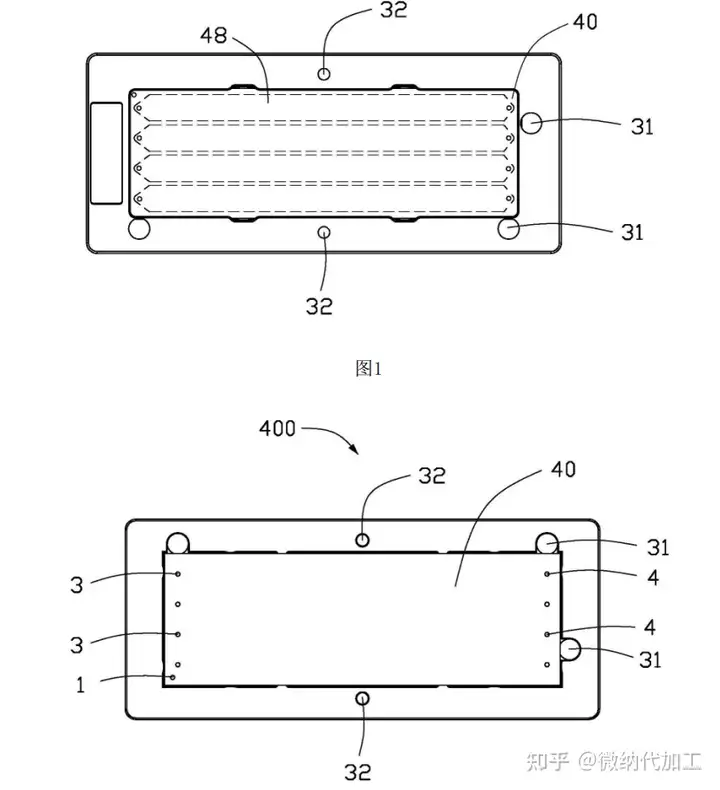

- 使用二次压印或光刻在芯片上制作微通道。

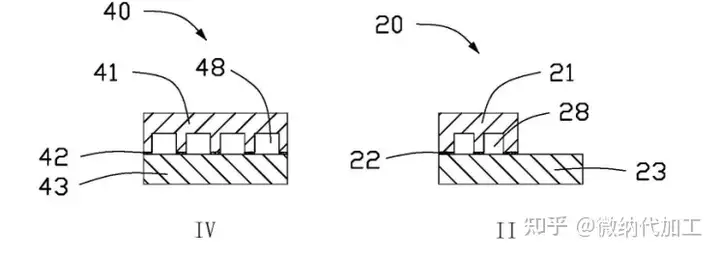

- 键合封装：将压印结构层与另一层基材（如PDMS）通过氧等离子体处理键合。

关键技术挑战与解决方案
| 挑战 | 解决方案 |
|------------------------|-----------------------------------------------------------------------------|
| 模板磨损与污染 | 采用抗粘涂层（如氟化硅烷）和定期模板清洗（丙酮、氧等离子体）。 |
| 生物相容性 | 选择生物兼容性树脂（如聚乙二醇二丙烯酸酯）或后修饰涂层（如PEG）。 |
| 高密度结构均匀性 | 优化压印压力分布和胶体流动性（如低粘度紫外胶）。 |
| 表面化学稳定性 | 通过原子层沉积（ALD）在纳米结构表面镀保护层（如Al₂O₃）。 |
应用案例

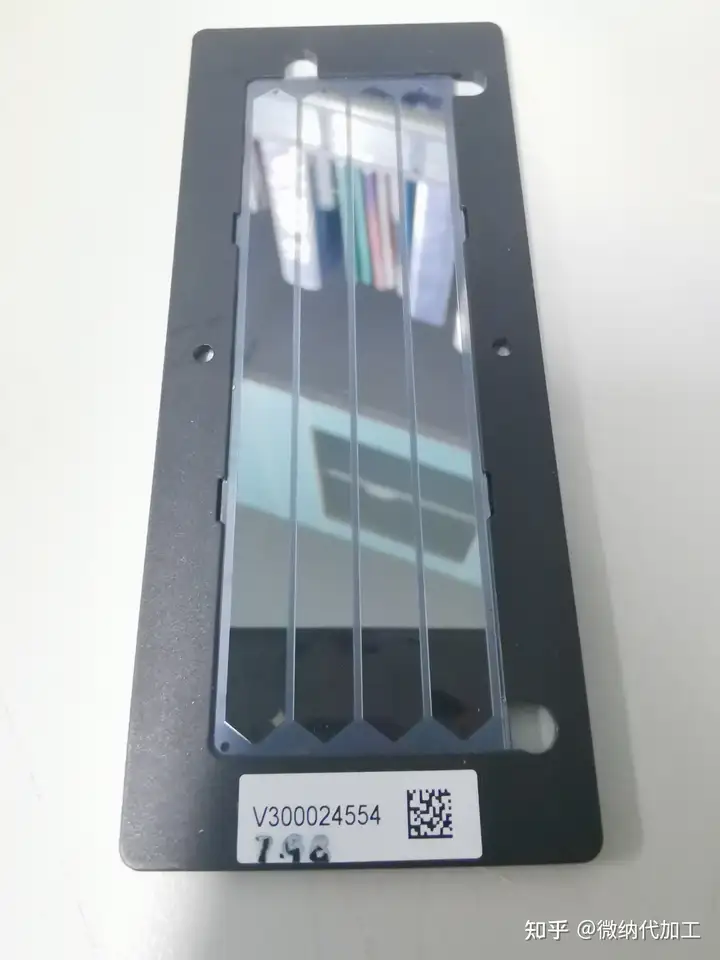

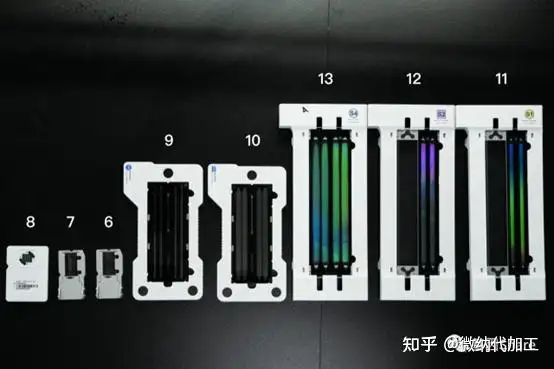

Illumina测序芯片：通过纳米压印在玻璃基材上制备高密度纳米阱阵列，用于固定DNA簇。
Oxford Nanopore技术：利用纳米孔阵列（直径1-2 nm）实现单分子DNA测序，NIL可用于模板化孔结构。
微流控-SERS芯片：结合纳米压印的金属纳米结构（如金纳米柱）与微流道，增强拉曼信号检测灵敏度。

与传统方法的对比优势

成本：NIL无需EUV光刻机，模板可重复使用，适合中小批量生产。
分辨率：可制备<50 nm结构，优于传统光刻（受限于光学衍射极限）。
材料兼容性：支持玻璃、聚合物、柔性基底，适应生物芯片多样化需求。

未来发展方向

高通量生产：开发卷对卷（Roll-to-Roll）NIL工艺，用于柔性测序芯片制造。
动态表面修饰：在压印胶中预埋反应性基团，实现“压印-修饰”一步完成。
3D结构集成：通过多层压印或混合工艺（如NIL+光刻）构建复杂3D生物界面。
一言以蔽之，通过纳米压印技术，测序芯片的制备可实现高分辨率、低成本和快速原型开发，尤其在个性化医疗和便携式诊断设备领域具有广阔应用前景。
